Equipos de Oxigenoterapia: 12 dispositivos esenciales
- Publicado:
- Última Actualización
Sigue a Emergency Survival en Google
Los equipos de oxigenoterapia son dispositivos médicos diseñados para administrar oxígeno suplementario a pacientes con hipoxemia o insuficiencia respiratoria.
Un sistema de oxigenoterapia completo puede incluir desde un concentrador o cilindro de oxígeno hasta un flujómetro, humidificador, cánula nasal, mascarilla y oxímetro de pulso.
¿Cuáles son los equipos de oxigenoterapia?
Un sistema de oxigenoterapia puede dividirse en cinco componentes principales:
- Fuente de oxígeno: concentrador, cilindro, oxígeno líquido o red hospitalaria.
- Regulación: manómetro, manorreductor y flujómetro o caudalímetro.
- Acondicionamiento: humidificador cuando está indicado.
- Administración: cánulas nasales, mascarillas, sistemas Venturi o cánulas de alto flujo.
- Monitorización: principalmente pulsioxímetro u oxímetro de pulso.
Esta visión integral es importante porque comprar únicamente un balón o un concentrador no garantiza que se tenga todo lo necesario para administrar oxígeno de forma apropiada.
Los 12 equipos y accesorios de oxigenoterapia más importantes
1. Concentrador de oxígeno
Los concentradores de oxígeno son dispositivos eléctricos que extraen aire ambiente, filtran partículas y bacterias, y separan el nitrógeno mediante tamices moleculares para entregar oxígeno concentrado (aproximadamente 90-96% de pureza).
| Característica | Concentrador estacionario | Concentrador portátil |
|---|---|---|
| Flujo | 0.5 – 10-15 L/min | 0.5 – 3 L/min (continuo) |
| Peso | ~10 kg | 2 – 5 kg |
| Alimentación | Corriente AC | Batería recargable + AC/DC |
| Ideal para | Oxigenoterapia domiciliaria prolongada | Pacientes ambulatorios activos |
Los concentradores portátiles modernos ofrecen dos modos de entrega: flujo continuo (suministro constante) y modo pulso (bolus de oxígeno solo durante la inspiración), lo que extiende la duración de la batería hasta 12 horas en algunos modelos.

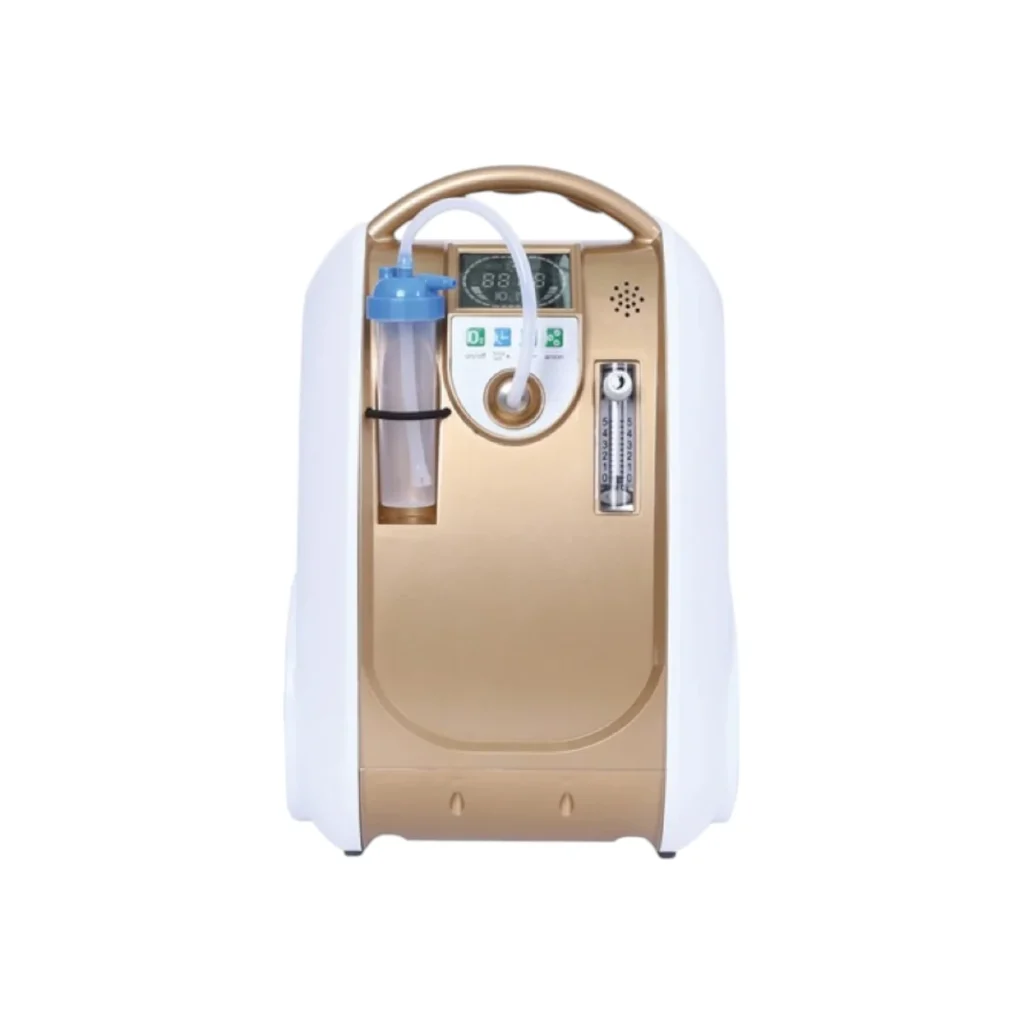

Concentrador de Oxigeno Portátil 12V OLV-B1
Concentrador portátil OLV-B1, flujo ajustable 0–5 L/min, pureza ≥90%. Ligero, silencioso, recargable y con cargador 12V. Ideal para terapia ambulatoria y viajes.
Ventajas principales:
- Producción continua mientras exista suministro eléctrico.
- Menor dependencia de recargas de cilindros.
- Adecuados para tratamientos domiciliarios prolongados cuando han sido prescritos.
- Disponibilidad de diferentes capacidades de flujo según modelo.
2. Cilindros o balones de oxígeno comprimido
Son tanques metálicos que almacenan oxígeno a alta presión. Se clasifican en:
- Cilindros portátiles: ~53 cm de altura, 3 kg, 430 L de O₂.
- Cilindros estacionarios: ~71 cm de altura, 18 kg, 2.122 L de O₂.
Venta de Balón de Oxígeno Medicinal de 10m3
Balón de oxígeno de 10 m³ para oxigenoterapia hospitalaria. Fabricado en acero de aleación, alta resistencia, presión de trabajo 200 BAR y válvula CGA-540. Cumple norma ISO 9809-1.
Necesitan un regulador adecuado para disminuir la presión del gas antes de administrarlo al paciente.
Los cilindros siguen siendo una fuente especialmente útil cuando se necesita una solución independiente de la electricidad o una reserva para contingencias.
Pueden utilizarse en:
- atención domiciliaria
- emergencias
- ambulancias
- transporte de pacientes
- clínicas y hospitales
- respaldo ante cortes eléctricos.
A diferencia de un concentrador, el contenido del cilindro se agota con el uso y debe reponerse. Por eso, si ya cuentas con un balón, es importante planificar con anticipación su servicio de recarga de oxígeno para mantener disponible el suministro cuando sea necesario.
3. Sistema de oxígeno líquido
El oxígeno puede almacenarse en estado líquido a temperaturas extremadamente bajas, lo que permite concentrar grandes cantidades en menos espacio.
Estos sistemas pueden incorporar una unidad principal y recipientes portátiles para aumentar la autonomía del usuario.
No requieren electricidad para entregar oxígeno, pero exigen procedimientos específicos de manipulación debido a las temperaturas criogénicas.
4. Manómetro y manorreductor
En un cilindro de alta presión no se debe enviar el gas directamente hacia una cánula o mascarilla.
El manómetro permite conocer la presión disponible, mientras que el manorreductor o regulador de presión reduce la presión de salida hasta un nivel apropiado para el circuito de oxigenoterapia.
Ambos componentes son fundamentales en los sistemas basados en cilindros.
5. Flujómetro o caudalímetro
El flujómetro de oxígeno regula la cantidad de gas que circula hacia el paciente y normalmente expresa el caudal en litros por minuto (L/min).
Es uno de los instrumentos más importantes de los equipos de oxigenoterapia porque permite ajustar el flujo prescrito.
6. Humidificador para oxígeno
El oxígeno proveniente de fuentes hospitalarias o concentradores es frío y seco. El humidificador añade humedad mediante agua destilada o estéril, previniendo:
- Sequedad de mucosas nasales y orofaríngeas
- Formación de costras que obstruyen cánulas
- Disminución de la tolerancia al tratamiento
7. Cánula o gafa nasal
La cánula nasal es una de las interfaces más utilizadas para suministrar oxígeno suplementario.
Está formada por un tubo flexible con dos pequeñas puntas que se colocan en las fosas nasales.
Sus ventajas son claras:
- permite hablar
- facilita comer y beber
- es ligera
- suele tolerarse mejor que una mascarilla
- resulta práctica para tratamientos prolongados.
En adultos, las cánulas nasales convencionales suelen utilizarse en rangos bajos de flujo. La concentración realmente inspirada puede variar con el patrón respiratorio del paciente.
8. Mascarilla facial simple
La mascarilla simple de oxígeno cubre nariz y boca.
Se utiliza cuando se necesita proporcionar una concentración mayor de oxígeno que la obtenida habitualmente con una cánula convencional o cuando esta no resulta apropiada.
Necesita mantener un flujo suficiente para evitar una acumulación excesiva del aire exhalado dentro de la mascarilla. En adultos suelen citarse rangos aproximados de 5 a 10 L/min, aunque siempre deben respetarse la prescripción y las instrucciones específicas del dispositivo.
9. Mascarilla Venturi
Basada en el principio de Bernoulli, esta mascarilla mezcla oxígeno con aire ambiente mediante un sistema de arrastre de aire.
Es especialmente útil en pacientes con EPOC y riesgo de retención de CO₂, donde la administración de altas concentraciones de oxígeno puede deprimir el centro respiratorio y causar hipercapnia.
Los adaptadores o válvulas Venturi pueden trabajar con diferentes concentraciones según el diseño del fabricante. El color de los adaptadores no debe asumirse como universal sin consultar las instrucciones del producto.
10. Mascarilla con reservorio o de no reinhalación
La mascarilla con reservorio incorpora una bolsa que almacena oxígeno entre las respiraciones. Se emplea fundamentalmente en entornos de urgencia o en situaciones de hipoxemia importante bajo supervisión profesional.
Su diseño permite administrar concentraciones elevadas cuando se utiliza correctamente y existe un flujo suficiente para mantener inflado el reservorio.
En adultos se utilizan habitualmente flujos altos a menudo alrededor de 10 a 15 L/min, pero el valor exacto depende del sistema y de la indicación clínica.
11. Cánula nasal de alto flujo
La CNAF representa una de las innovaciones más significativas de la última década. El sistema consta de cuatro componentes:
- Interfaz: Cánulas nasales de silicona de mayor diámetro
- Generador de flujo: Turbina o mezclador de aire-oxígeno
- Humidificador-calefactor: Acondiciona el gas a 37°C y 100% de humedad relativa
- Tubuladura calefactable: Evita condensación y pérdida de temperatura
Beneficios clínicos comprobados:
- Reduce el trabajo respiratorio
- Mejora la oxigenación mediante efecto CPAP-like leve
- Facilita la expectoración al mantener la función mucociliar
- Reduce la necesidad de intubación en insuficiencia respiratoria aguda hipoxémica
Son equipos especializados utilizados principalmente en establecimientos de salud.
Si quieres conocer cómo funciona este sistema, qué flujos utiliza y cómo se regula la FiO₂, consulta nuestra guía sobre oxigenoterapia de alto flujo, donde explicamos sus componentes, aplicaciones y diferencias frente a la oxigenoterapia convencional.
12. Oxímetro de pulso o saturómetro
El oxímetro de pulso mide de forma no invasiva la saturación de oxígeno en sangre (SpO₂) mediante espectrofotometría. Es la herramienta de monitorización más accesible y económica.

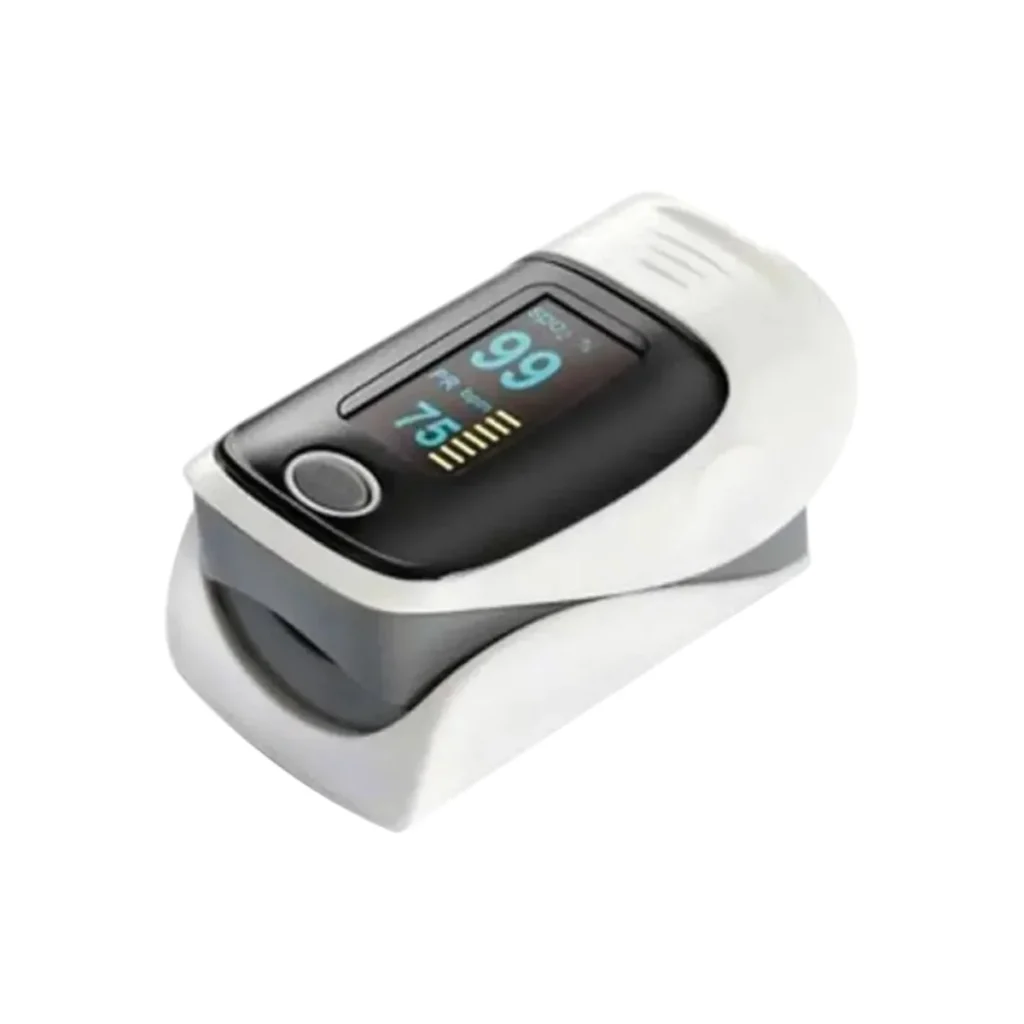

Oximetro de pulso Led Choicemmed
Modelo C101A3 con rango de medición de 30bpm a 240bpm y exactitud de ±1bpm o ±1%. Funciona con 2 baterías AAA, consumo menor a 30mA, y apagado automático tras 8 segundos de inactividad.
| SpO₂ normal | SpO₂ en oxigenoterapia | Acción |
|---|---|---|
| > 95% | 92 – 95% | Objetivo terapéutico en la mayoría de pacientes |
| < 90% | < 88 – 92% | Ajustar flujo o cambiar dispositivo |
| < 85% | — | Urgencia: revisar fuente y dispositivo |
Factores que alteran la lectura: Esmalte de uñas oscuro, mala perfusión periférica, ictericia, movimiento excesivo y monóxido de carbono (falsos positivos).
